Dans nos habitations, le câblage électrique constitue le cœur névralgique qui assure à la fois confort et sécurité. Pourtant, comprendre comment câbler un tableau électrique reste un défi pour beaucoup, mêlant appréhension technique et enjeux de sécurité électrique. En 2025, avec l’évolution des normes et la popularisation du bricolage responsable, de plus en plus de particuliers se lancent dans l’aventure pour installer ou remettre à jour leur tableau électrique. Ce guide débutant vous accompagne pas à pas dans cette démarche, en démystifiant les termes techniques, en détaillant les étapes indispensables et en insistant sur les bonnes pratiques à adopter. Vous découvrirez ainsi comment transformer un planning de câblage en une installation fonctionnelle, conforme et sûre.
Se lancer dans l’installation électrique, c’est également prendre conscience des risques que comporte une mauvaise manipulation, mais aussi apprendre à les prévenir efficacement. Le tableau électrique, en centralisant la distribution du courant et la protection des circuits via des interrupteurs différentiels et des disjoncteurs, est la pièce maîtresse de votre système. Ce guide vous propose de visualiser clairement le rôle de chaque composant, ainsi que la manière dont ils se connectent au moyen d’une bonne connexion des câbles, tout en respectant les normes strictes comme la NF C 15-100. Préparez-vous à découvrir comment une méthode rigoureuse alliée à du matériel électrique adapté vous permettra d’acquérir des compétences utiles, tout en garantissant la sécurité de votre installation électrique domestique.

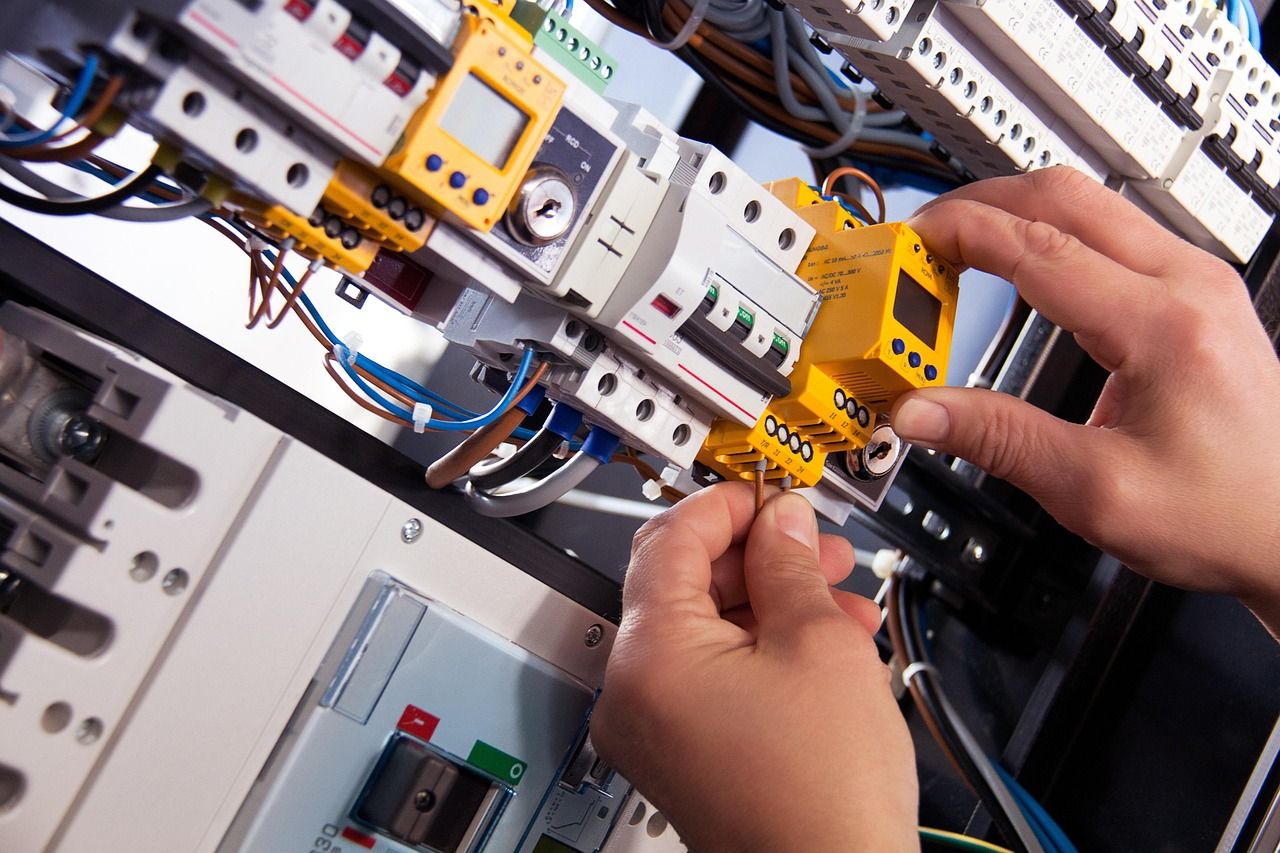

Les bases du câblage électrique et les notions essentielles à connaître
Avant toute installation, il est nécessaire de bien comprendre le vocabulaire et les principes fondamentaux du câblage électrique. Le tableau électrique, centre de commande du réseau domestique, distribue le courant vers différents circuits protégés. Ces derniers sont gérés par des interrupteurs différentiels, assurant la détection des fuites de courant supérieur à 30 mA pour une protection optimale contre les risques d’électrocution.
Les câbles jouent un rôle clé. On distingue notamment :
- Le fil de terre (vert/jaune), élément indispensable pour la sécurité, permettant d’évacuer les fuites de courant vers la terre.
- La phase (généralement en rouge ou marron), conducteur sous tension qui alimente les appareils.
- Le neutre (en bleu), qui complète le circuit électrique pour le retour du courant.
La norme NF C 15-100, en vigueur, encadre les performances et la sécurité des installations électriques françaises. Cette norme impose notamment l’emploi de matériels certifiés et le respect rigoureux des sections de câbles selon la puissance des circuits. Par exemple, un circuit d’éclairage nécessite une section de 1,5 mm² tandis que les prises demandent au minimum du 2,5 mm². Une étude réalisée en 2024 par l’association pour la sécurité électrique montre que près de 25% des accidents domestiques sont causés par un non-respect de ces règles. Ainsi, connaître ces notions de base vous évitera de nombreux dangers et facilitera votre démarche.
Enfin, se familiariser avec les symboles et réaliser un schéma électrique avant d’entamer le câblage est une étape primordiale, réduisant considérablement les risques d’erreur et permettant une meilleure organisation du travail.
| Élément électrique | Couleur | Fonction | Section minimum NF C 15-100 |
|---|---|---|---|
| Fil de terre | Vert/jaune | Sécurité, mise à la terre | 2,5 mm² |
| Phase | Rouge/Marron | Alimentation des appareils | 1,5 mm² à 6 mm² selon circuit |
| Neutre | Bleu | Retour du courant | 1,5 mm² à 6 mm² selon circuit |
Comprendre ces bases vous permet déjà de poser les premiers jalons d’un câblage électrique réussi.
Choisir le matériel électrique adapté pour un câblage optimal
Le choix du matériel électrique est déterminant pour la qualité, la sécurité et la durabilité de votre installation. Pour un novice, il est primordial de bien sélectionner chaque composant, en tenant compte des besoins et des normes en vigueur.
Voici la liste des éléments indispensables pour réaliser un câblage électrique de tableau électrique :
- Tableau électrique : Choisissez un tableau modulaire adapté à la taille de votre installation. Les modèles des marques reconnues comme Legrand, Schneider Electric ou Siemens offrent fiabilité et facilité d’installation.
- Interrupteurs différentiels : Obligatoires depuis la norme en vigueur, ils détectent les fuites de courant et coupent rapidement l’alimentation pour sécuriser votre logement. Optez pour une sensibilité standard de 30 mA.
- Disjoncteurs : Protégeant chaque circuit, les disjoncteurs doivent être choisis selon l’intensité supportée (10A pour l’éclairage, 16A-20A pour les prises, 32A pour la plaque de cuisson).
- Fils et câbles : Respectez les sections recommandées en fonction des circuits (1,5 mm², 2,5 mm², 6 mm²). Utilisez des câbles conformes à la norme NF C 15-100 et adaptés à l’environnement (intérieur, atmosphère humide…)
- Outils de câblage : Pour un travail précis, équipez-vous d’une pince à dénuder, d’un tournevis isolé, d’un testeur de tension, de gants isolants et lunettes de protection.
Un bon matériel ne se limite pas à ses caractéristiques techniques mais doit aussi assurer une installation propre et modulable. Par exemple, l’utilisation de rails DIN facilite la disposition des modules et leur remplacement en cas de besoin. Les peignes d’alimentation horizontaux ou verticaux permettent une connexion électrique homogène sur plusieurs disjoncteurs, augmentant la propreté et la sécurité du câblage électrique.
| Matériel | Description | Recommandation |
|---|---|---|
| Tableau électrique | Support modulable pour disjoncteurs et interrupteurs | Modèle adapté à la puissance totale (20-40 modules) |
| Interrupteur différentiel | Protection contre fuite de courant >30mA | Type A ou AC selon les appareils |
| Disjoncteur | Protection des circuits individuels | 10A à 32A selon usage |
| Câbles | Conducteurs électriques | 2,5 mm² minimum pour prises |
| Outils | Équipement de sécurité et précision | Pince à dénuder et testeur électrique |
En choisissant avec soin chaque composant et en vous équipant convenablement, vous créez les conditions idéales pour un câblage électrique fiable et sécurisé.
Les étapes détaillées pour câbler un tableau électrique en toute sécurité
Le câblage d’un tableau électrique est une opération technique qui doit suivre une méthodologie stricte. Voici le processus à respecter tel que conseillé dans ce guide débutant :
- Couper l’alimentation générale : Avant toute intervention, assurez-vous que l’alimentation est coupée pour éviter tout risque d’électrocution. Utilisez un testeur de tension pour vérifier l’absence de courant.
- Fixer la Gaine Technique Logement (GTL) : Il s’agit d’un espace dédié où le tableau électrique est installé. Elle doit respecter des dimensions minimales (600 mm de large et 250 mm de profondeur) pour faciliter l’accès et la maintenance.
- Installer les appareillages modulaires : Positionnez les interrupteurs différentiels et les disjoncteurs sur le rail DIN. Assurez-vous de leur fixation solide.
- Brancher les circuits : Connectez les fils en respectant les couleurs (phase, neutre, terre) et les sections appropriées. Chaque circuit doit être relié à un disjoncteur dédié conforme à sa charge.
- Relier les interrupteurs différentiels au disjoncteur principal : La phase et le neutre doivent être câblés correctement pour assurer la protection globale.
- Vérifier le serrage des connexions : Un serrage insuffisant peut occasionner des échauffements et des défauts. Utilisez un tournevis adapté pour vérifier toutes les connexions.
- Réactiver l’alimentation et tester le fonctionnement de chaque circuit un à un à l’aide d’un testeur de tension ou d’un multimètre. Recherchez tout défaut ou déclenchement anormal.
Une erreur fréquente chez les débutants est de ne pas préparer un schéma électrique précis au préalable, ce qui accélère grandement la compréhension du câblage et évite les oublis. Le respect des étapes est indispensable pour assurer la sécurité électrique et la conformité à la réglementation.
| Étape | Action | Précaution clé |
|---|---|---|
| 1 | Couper alimentation générale | Utiliser un testeur pour confirmer |
| 2 | Fixer GTL | Dimensions respectées pour accès facile |
| 3 | Installer interrupteurs différentiel et disjoncteurs | Fixation solide sur rail DIN |
| 4 | Câbler circuits sur disjoncteurs | Respect des couleurs et sections |
| 5 | Relier interrupteurs différentiel au principal | Phase et neutre bien connectés |
| 6 | Vérifier serrages | Éviter échauffements et défauts |
| 7 | Mettre sous tension et tester | Détecter défauts éventuels |
Cette démarche rigoureuse garantit une installation professionnelle, même si vous êtes novice. Patience et méthode sont vos meilleurs alliés pour réussir votre installation électrique.
Les règles essentielles de sécurité électrique pour protéger votre installation
La sécurité électrique est une préoccupation majeure lorsque l’on touche à un tableau électrique. En 2025, les normes sont toujours plus strictes pour protéger les personnes et les biens. Voici les règles incontournables à respecter :
- Respecter la norme NF C 15-100 : Cette réglementation encadre l’ensemble des aspects liés à la sécurité, aux matériaux et à l’installation, garantissant ainsi une protection optimale.
- Utiliser un interrupteur différentiel 30 mA obligatoire sur chaque tableau pour détecter rapidement toute fuite de courant susceptible de provoquer une électrocution.
- Mettre à la terre correctement : Le fil de terre doit être relié à la barrette dédiée dans le tableau, assurant une évacuation sécurisée des défauts électriques.
- Prévenir les surcharges en choisissant des disjoncteurs adaptés, selon la puissance prévue pour chaque circuit. Le non-respect engendre des risques d’incendie.
- Vérifier les connexions régulièrement : Un mauvais serrage peut engendrer des échauffements et des coupures intempestives. Une maintenance annuelle est recommandée.
- Porter des équipements de protection individuelle : Gants isolants, lunettes de sécurité et outils adaptés sont indispensables lors des manipulations.
Ne jamais sous-estimer ces consignes peut s’avérer vital. Un câblage électrique mal réalisé représente un danger réel à la fois pour les occupants et pour la pérennité de l’habitation.
| Consigne de sécurité | Objectif | Bénéfice |
|---|---|---|
| Respect norme NF C 15-100 | Conformité et protection | Garantie de sécurité optimale |
| Intégrer interrupteur différentiel 30mA | Détection de fuite de courant | Prévention du risque d’électrocution |
| Mise à la terre correcte | Évacuation des défauts | Réduction des risques électriques |
| Disjoncteurs adaptés | Protection contre surcharge | Réduction du risque d’incendie |
| Maintenance et serrage | Fiabilité du câblage | Prévention des coupures et accidents |
| Équipements de protection | Sécurité opérateur | Réduction risques d’accidents |
Se former régulièrement et suivre les bonnes pratiques offertes par des guides spécialisés est un gage de sécurité et de sérénité pour tout bricoleur débutant.
FAQ : questions fréquentes sur le câblage d’un tableau électrique
Quelle est la norme à respecter pour un câblage de tableau électrique ?
La norme NF C 15-100 est obligatoire. Elle encadre la sécurité électrique domestique, les matériaux utilisés, ainsi que les règles de câblage et protection des circuits.
Comment choisir la section des câbles pour mon installation ?
La section dépend de la puissance de chaque circuit : 1,5 mm² pour l’éclairage, 2,5 mm² minimum pour les prises, et jusqu’à 6 mm² pour les appareils à forte puissance comme la plaque de cuisson.
Quel est le rôle de l’interrupteur différentiel ?
Il détecte les fuites de courant à partir de 30 mA et coupe l’alimentation électrique pour éviter les électrocutions et assurer la sécurité électrique globale.
Puis-je installer un tableau électrique moi-même en tant que débutant ?
Il est possible de réaliser l’installation soi-même en suivant un guide débutant rigoureux, en respectant les normes et règles de sécurité, et en utilisant un matériel électrique adapté. Cependant, une vérification par un professionnel est recommandée.
Comment tester une installation après câblage ?
Après avoir remis l’alimentation, testez chaque circuit avec un testeur de tension et vérifiez le fonctionnement des disjoncteurs et interrupteurs différentiels pour détecter tout défaut ou anomalie.
