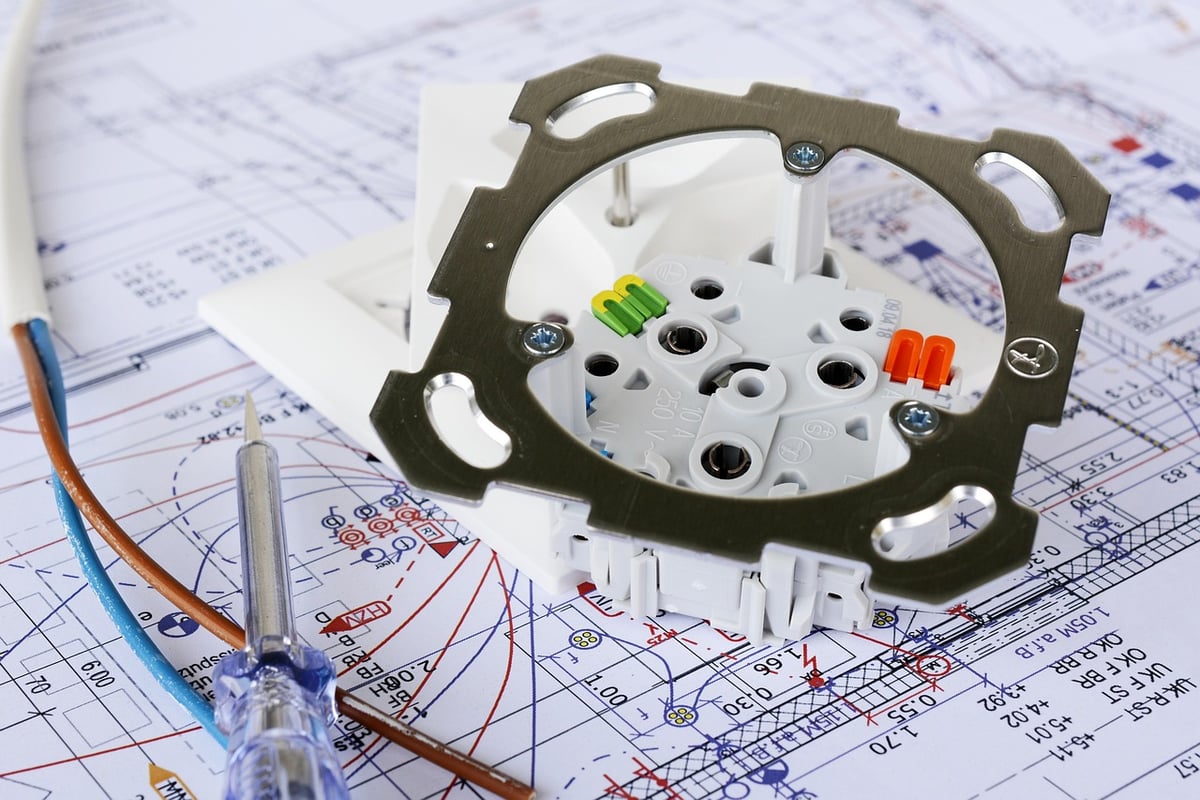

Installer une prise extérieure étanche

Installer une prise extérieure étanche est une étape indispensable pour garantir la sécurité électrique et la durabilité de votre installation face aux intempéries. Qu’il s’agisse d’alimenter un éclairage de jardin, une fontaine ou des outils de bricolage, la prise extérieure doit résister à l’humidité et aux infiltrations d’eau. Choisir un boîtier étanche, respecter les normes électriques en vigueur et maîtriser le câblage extérieur sont autant d’éléments cruciaux pour une installation fiable. Cet article vous guide pas à pas pour réussir ce branchement extérieur en toute sécurité, avec les outils et astuces pour une protection optimale contre l’eau.

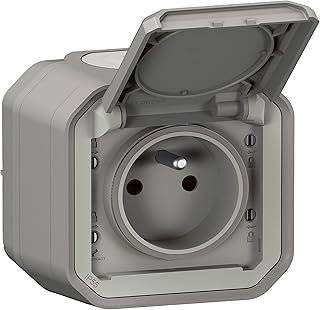

LEGRAND - Prise Etanche IP55 avec Terre Plexo - Prise 2P+T 16A Complète avec Volet - Pour Pose en Apparent - Gris

7€

Dio - Prise 2P+Terre en saillie Aquatop IP54 - Gris et Blanc

3€

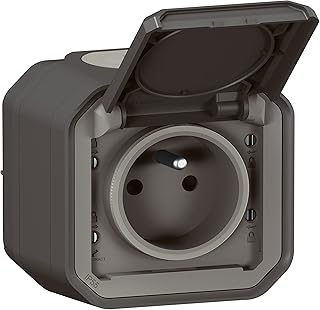

LEGRAND - Prise Etanche IP55 avec Terre Plexo - Prise 2P+T 16A Complète avec Volet - Pour Pose en Apparent - Fabriqué En France - Anthracite

8€

Electraline 615905 Prise Française (2P+T) 16A Outdoor IP55 Hypro

5€

LEGRAND - Prise Etanche Double IP55 avec Terre Plexo - Prise 2P+T 16A Complète avec Volet - Pour Pose en Apparent - Montage Horizontal - Anthracite

22€

Étanche Double Prise 2P+T gris

10€

• La prise extérieure doit absolument être étanche pour prévenir les risques d’électrocution et protéger votre installation.
• Le choix du boîtier étanche et sa bonne installation sont essentiels pour assurer une protection contre l’eau efficace.
• Respecter les normes électriques françaises garantit une sécurité électrique optimale.
• Le câblage extérieur nécessite des matériaux adaptés et une technique spécifique pour résister aux conditions extérieures.
• Utiliser les bons outils d’installation simplifie le montage et limite les erreurs, notamment lors du branchement extérieur.

Comprendre l’importance d’une prise extérieure étanche et des normes électriques

La pose d’une prise extérieure étanche ne se limite pas à l’installation d’une simple prise électrique. Elle représente un enjeu majeur en termes de sécurité électrique, particulièrement exposée aux agressions climatiques. Une prise mal protégée risque des courts-circuits, la corrosion des composants, voire des accidents graves liés à l’électrocution. Dans le contexte actuel où les projets d’aménagement extérieur se multiplient, veiller à la conformité aux normes électriques en vigueur est primordial.

Les normes encadrant l’installation électrique extérieure imposent des règles strictes pour éviter tout risque d’accident. En France, la norme NF C 15-100 régit notamment la mise en œuvre des installations électriques dans les locaux d’habitation, incluant les équipements extérieurs. Elle recommande l’utilisation de prises équipées d’un indice de protection IP44 minimum, ce qui signifie qu’elles sont protégées contre les projections d’eau et les corps solides supérieurs à 1 mm. Par exemple, une prise disposant d’un boîtier étanche IP55 ou IP65 est encore plus adaptée en cas d’exposition prolongée ou d’installations dans des milieux humides.

Au-delà du choix de la prise, la norme précise aussi les règles de câblage extérieur. Le câble utilisé doit être résistant aux UV et à l’humidité, souvent de type H07RN-F, pour garantir une durée de vie prolongée malgré les conditions météorologiques. L’installation doit prévoir un circuit dédié protégé par un disjoncteur différentiel 30 mA pour maximiser la sécurité des utilisateurs.

Un cas fréquent est celui d’une terrasse équipée d’une prise extérieure pour branchement d’appareils divers. Le non-respect des normes, comme l’absence d’étanchéité adéquate ou une protection insuffisante, peut conduire à une défaillance rapide de l’installation. Il est donc conseillé de faire appel à un professionnel qualifié si vous n’êtes pas sûr de la conformité ou des étapes à suivre.

Exemple concret d’incident électrique en extérieur

Lors d’une installation non conforme, un terrassement récent a abouti à un câble mal isolé exposé à l’eau stagnante. Après quelques mois, la prise extérieure a été endommagée par la corrosion, provoquant un court-circuit et une coupure de courant générale. Un rappel flagrant du rôle critique du respect de l’étanchéité et du choix des matériaux pour la protection contre l’eau.

Les étapes détaillées pour l’installation d’une prise extérieure étanche

Installer une prise extérieure étanche implique plusieurs phases précises qui garantissent le bon fonctionnement et la longévité de votre installation électrique. Il s’agit à la fois de préparer le support, de choisir et poser correctement les éléments et d’assurer la protection de tout le système.

1. Préparation du site et choix des matériaux

Commencez par identifier l’emplacement idéal en tenant compte de l’usage, de l’accès au tableau électrique et des conditions d’exposition. Le support doit être solide et stable, comme un mur en béton ou une façade traitée pour l’extérieur.

Ensuite, sélectionnez une prise extérieure avec un indice IP adapté (IP44 minimum conseillé). Optez pour un boîtier étanche offrant une protection supplémentaire. Le câble H07RN-F est recommandé pour le câblage extérieur grâce à sa robustesse.

2. Coupure de l’alimentation et sécurité

Avant toute manipulation, coupez le courant au niveau du disjoncteur principal. Testez avec un testeur de tension pour vous assurer que l’alimentation est bien interrompue. C’est une étape cruciale pour prévenir tout accident lors du branchement extérieur.

3. Passages des câbles et fixation

Percez les trous nécessaires pour faire passer le câble en évitant les points d’accumulation d’eau. Installez des gaines étanches pour protéger le câblage extérieur. Fixez solidement la prise et le boîtier étanche avec des vis adaptées à votre support.

4. Raccordement des fils électriques

Connectez les fils à la prise en respectant les couleurs normées : phase (rouge ou marron), neutre (bleu) et terre (vert/jaune). Chaque connexion doit être serrée et isolée correctement. Utilisez des outils d’installation spécifiques, tels que tournevis isolés et pince coupante.

5. Vérification et tests de fonctionnement

Avant de refermer le boîtier étanche, vérifiez la continuité des circuits et l’absence de défauts. Remettez le courant et testez la prise avec un appareil électrique. Assurez-vous que la prise et son boîtier restent bien secs lors d’un test à l’eau simulant la pluie.

Cette méthodologie assure une installation conforme, robuste et durable même face aux agressions climatiques.

Les outils indispensables pour une installation électrique en extérieur réussie

Bien s’équiper est la clé pour réussir une installation électrique extérieure. Les outils d’installation spécifiques facilitent le travail et sécurisent chaque étape du branchement extérieur.

Liste des outils essentiels

• Tournevis isolés : Indispensables pour manipuler les connexions électriques en toute sécurité sans risque de choc.
• Pince coupante et dénudeur de fils : Pour préparer les câbles de manière propre et efficace.
• Testeur de tension : Contrôle indispensable avant toute intervention pour s’assurer que le circuit n’est pas sous tension.
• Perceuse avec mèches adaptées : Pour percer les supports et poser le boîtier étanche correctement.
• Niveau à bulle : Garantit une fixation droite et solide du boîtier et de la prise extérieure.
• Gants isolants : Pour assurer une protection supplémentaire lors de la manipulation des fils.

L’usage de ces outils optimise la sécurité électrique et empêche les erreurs techniques lors du câblage extérieur. Par exemple, un dénudage trop court peut provoquer des arcs électriques, tandis qu’un vissage mal effectué peut entraîner un mauvais contact et un échauffement du système.

Par ailleurs, ces outils facilitent aussi le respect des normes électriques en vigueur, gage d’une installation durable.

Options avancées et astuces pour une prise extérieure étanche performante

Au-delà de la simple prise étanche, plusieurs options et astuces permettent d’améliorer la fiabilité et l’ergonomie de votre installation électrique extérieure. Les innovations matérielles et les bonnes pratiques garantissent une prise plus résistante, pratique et sécurisée.

Boîtiers multifonctions et protections supplémentaires

Choisir un boîtier étanche doté de clapets automatiques évite l’entrée d’eau lors de l’utilisation. Certains modèles intègrent des disjoncteurs ou interrupteurs différentiel pour une protection renforcée. Ces boîtiers multifonctions sont particulièrement adaptés pour les infrastructures accueillant des équipements sensibles.

Utilisation de caches protecteurs et vernis spécifiques

Pour protéger les matériaux sur lesquels vous installez votre prise extérieure, appliquez un traitement adapté. Par exemple, un guide sur les différentes lasures pour bois permet de préserver les supports en bois contre l’humidité et les agressions climatiques.

Intégrer des solutions complémentaires pour une meilleure sécurité

Installer un détecteur d’humidité ou de présence à proximité de la prise extérieure peut s’avérer judicieux pour une automatisation intelligente. Cela permet, par exemple, d’éteindre automatiquement les appareils branchés en cas de pluie importante, renforçant ainsi la sécurité électrique.

Enfin, vérifier régulièrement l’état du câblage extérieur et du boîtier étanche évite les mauvaises surprises et pérennise votre branchement extérieur. Un entretien minimal inclut aussi la vérification des joints et la propreté des surfaces pour maintenir une étanchéité parfaite. Pour un abri extérieur destiné à accueillir des prises et câblages, découvrez également comment créer un abri vélo adossé qui protège efficacement vos installations.

Tableau comparatif des boîtiers étanches pour prise extérieure

Quelle est la différence entre IP44, IP55 et IP65 ?

L’indice IP indique le niveau de protection offert par la prise contre la poussière et l’eau. IP44 protège contre les projections d’eau, IP55 contre les jets d’eau et IP65 contre les jets d’eau puissants et la poussière totale.

Peut-on installer soi-même une prise extérieure étanche ?

Oui, à condition de respecter les normes électriques et les règles de sécurité, et d’avoir les outils d’installation adaptés. En cas de doute, il est recommandé de faire appel à un professionnel.

Quel câble utiliser pour le raccordement extérieur ?

Le câble de type H07RN-F est le plus adapté grâce à sa résistance à l’humidité, aux UV et aux chocs mécaniques, ce qui garantit la durabilité du branchement extérieur.

Comment entretenir une prise extérieure étanche ?

Vérifiez régulièrement l’état du boîtier étanche, nettoyez les joints et inspectez le câblage extérieur afin d’éviter toute infiltration d’eau et prolonger la durée de vie de votre prise.
