Bon, parlons franchement : si vous êtes ici, c'est que vous avez un camion, un bateau, un camping-car ou une installation solaire en 24V, et un appareil en 12V qui refuse de s'allumer. Ou alors, vous avez branché votre autoradio directement sur la batterie et vous avez vu de la fumée. J'ai fait les deux.
La solution s'appelle un convertisseur 24V 12V, aussi appelé abaisseur de tension ou DC-DC step-down. Mais attention : tous les convertisseurs ne se valent pas, et j'ai brûlé assez de matériel électronique pour savoir où il ne faut pas mettre les pieds. Voici ce que j'ai appris après des années à bricoler sur des véhicules industriels et des installations solaires.
Points clés à retenir
- Un convertisseur 24V→12V est un abaisseur de tension continu-continu (DC-DC), pas un simple accessoire.
- Il existe deux grandes familles : les non isolés (légers, bon marché) et les isolés (sûrs, pour l'électronique sensible).
- Le courant de crête compte autant que le courant continu : un moteur ou un compresseur peut demander 2 à 3 fois sa puissance au démarrage.
- La section de câble est souvent le maillon faible : une chute de tension mal calculée ruine le rendement.
- Ne branchez jamais un appareil 24V sur une source 12V : il ne fonctionnera pas, et inversement, un appareil 12V sur du 24V grille en quelques secondes. Un convertisseur est indispensable.
- Prévoyez un fusible côté entrée, proche de la batterie. Sur un véhicule, c'est non négociable.
Comprendre le rôle d'un convertisseur 24V 12V
Un convertisseur DC-DC abaisse la tension de 24V à la tension nécessaire de 12V pour réguler la sortie vers vos appareils. Concrètement, il fait office de pont entre un système électrique conçu pour le 24V (poids lourds, engins de chantier, certaines installations solaires) et des équipements conçus pour le 12V (autoradios, éclairages LED, compresseurs, réfrigérateurs).
Pourquoi ne pas simplement diviser la tension ?
C'est LA question que tout le monde me pose. Un diviseur de tension avec deux résistances, c'est simple, pas cher, et ça marche... tant que votre appareil consomme un courant constant et minuscule. Dès que la charge varie, la tension chute ou s'envole. Et la puissance perdue en chaleur est colossale.
Le convertisseur, lui, ne divise pas : il découpe la tension à très haute fréquence puis la lisse. C'est ce qu'on appelle une alimentation à découpage. Le rendement atteint souvent 85 à 95 %, contre peut-être 50 % pour une solution linéaire qui dissipe le reste en chaleur. Sur une batterie de camion qui doit tenir la nuit, cette différence se compte en heures d'autonomie.
Peut-on brancher un appareil 24V sur du 12V ?
Non. Et l'inverse est pire. Un appareil conçu pour du 24V branché en 12V ne fonctionnera tout simplement pas : le moteur ne tournera pas, l'écran restera noir. En revanche, un appareil 12V branché sur du 24V, c'est la fumée garantie. Les composants internes ne sont pas conçus pour encaisser le double de la tension nominale. J'ai vu un jour un collègue brancher sa lampe de chantier 12V sur la prise 24V du poids lourd. La lampe a survécu environ 0,8 seconde. Elle a fini à la poubelle, et lui a eu droit à une bonne explication sur le courant.
Il est possible de convertir une tension de 24V en 12V pour alimenter des appareils électriques, et c'est précisément le rôle du convertisseur CC-CC. Un convertisseur de tension abaisse la tension de 24V à 12V, tension nécessaire pour réguler la tension de sortie. En clair : vous branchez le 24V en entrée, vous récupérez un 12V stable en sortie, et votre matériel ne grille pas.
Comment choisir son convertisseur : les critères qui comptent vraiment
Isolé ou non isolé : la décision qui change tout
La première distinction à faire, c'est entre convertisseur isolé et non isolé.
- Non isolé : l'entrée et la sortie partagent une masse commune. C'est plus simple, plus léger et moins cher. Pour alimenter des LED, une pompe ou un autoradio, ça suffit amplement. En revanche, il y a un risque de boucles de masse et de parasitages sur les équipements audio sensibles.
- Isolé : il y a une barrière physique entre l'entrée et la sortie, via un transformateur. C'est plus lourd, plus cher, mais ça élimine les parasites et protège l'électronique sensible en cas de surtension. Pour un poste radio de communication ou un système de navigation, je recommande l'isolé sans hésiter.
Le courant de crête, le critère que tout le monde oublie
C'est l'erreur la plus courante que je vois. Les gens regardent la puissance en continu et oublient le courant de crête. Un compresseur de réfrigérateur, un moteur de treuil ou même certaines pompes demandent au démarrage un courant 2 à 3 fois supérieur à leur consommation nominale.
Si vous choisissez un convertisseur de 10A pour alimenter un appareil qui consomme 8A en continu mais 20A au démarrage, le convertisseur va soit se mettre en protection, soit griller. J'ai fait cette erreur avec un compresseur de suspension sur mon camping-car : j'avais pris un modèle 15A pour un compresseur annoncé à 12A. Résultat : le convertisseur disjonctait à chaque mise en route. Il m'a fallu un modèle 30A pour que ça fonctionne correctement.
La règle que j'applique désormais : prendre au minimum 1,5 fois le courant de crête, et 2 fois si c'est un moteur.
Le rendement : combien d'énergie part en chaleur ?
Un convertisseur n'est pas parfait. Une partie de l'énergie se dissipe sous forme de chaleur, c'est inévitable. Les bons modèles affichent un rendement de 90 à 95 % à pleine charge. Mais attention : ce chiffre varie avec la charge. Un convertisseur surdimensionné qui fonctionne à 10 % de sa capacité aura un rendement médiocre.
Pour un usage ponctuel (allumer une LED, recharger un téléphone), le rendement importe peu. Pour une utilisation intensive (réfrigérateur qui tourne 24h/24), chaque point de rendement compte : cela se traduit directement en ampères-heures tirés de la batterie. Entre un convertisseur à 85 % et un autre à 94 %, sur une consommation de 10A pendant 10 heures, la différence représente environ 1,2Ah par jour. Sur une semaine, ça commence à compter.
Comment abaisser la tension de 24V à 12V : les étapes d'installation
Le câblage, le maillon faible classique
Le convertisseur peut être parfait, si le câble est trop fin, vous perdez tout. La chute de tension en ligne est directement proportionnelle à la longueur du câble et inversement proportionnelle à sa section. Pour du 15A sur 3 mètres, il faut du câble de 2,5 mm² minimum. Pour du 30A, passez à 6 mm² sans hésiter.
Une règle simple : plus le câble est court et gros, mieux c'est. J'ai déjà vu des installations où le convertisseur était parfaitement dimensionné, mais le câble d'alimentation de 1,5 mm² s'étendait sur 5 mètres. La tension en sortie chutait à 10,8V à vide. L'appareil fonctionnait, mais à la limite de ses capacités, et avec un échauffement dangereux du câble.
Voici les sections que je recommande :
- Jusqu'à 10A : 1,5 mm² (attention à la longueur, max 2-3 m)
- 10 à 20A : 2,5 mm²
- 20 à 40A : 6 mm²
- Au-delà de 40A : 10 mm² ou plus
Le fusible, l'assurance-vie de votre installation
C'est le détail qui sauve. Un fusible côté entrée, placé le plus près possible de la batterie, protège le câble et le convertisseur en cas de court-circuit. Sans fusible, un câble qui frotte sur la carrosserie peut s'échauffer, fondre, et provoquer un incendie.
Sur un véhicule, je pars systématiquement sur un fusible inférieur à la capacité maximale du câble, pas à celle du convertisseur. Si le câble supporte 30A mais que le convertisseur peut tirer 40A en crête, je mets un fusible de 25A : il sautera avant que le câble ne chauffe.
La ventilation, souvent négligée
Un convertisseur de 20A à 90 % de rendement dissipe environ 24W de chaleur. Cela peut sembler peu, mais dans un compartiment fermé, la température monte vite. La plupart des convertisseurs ont une protection thermique qui les coupe au-delà d'une certaine température (souvent autour de 70-80°C). Si ça arrive en pleine nuit dans le camping-car, vous n'êtes pas content.
Je recommande de monter le convertisseur à la verticale, avec un espace libre d'au moins 5 cm autour, et si possible dans un endroit ventilé. Évitez de le coller contre une paroi ou de l'enfermer dans un coffret sans circulation d'air.
Les alternatives DIY : quand ça vaut le coup (et quand ça ne vaut pas)
Le régulateur linéaire (LM7812) : simple mais inefficace
La solution la plus simple est d'utiliser un régulateur linéaire de type LM7812. C'est un composant à trois pattes, très facile à monter, et qui coûte quelques centimes. Il fournit une sortie stable de 12V.
Le problème : il dissipe la différence de tension sous forme de chaleur. Pour 1A de courant, la puissance dissipée est de (24-12) × 1 = 12W. C'est énorme. Sans radiateur conséquent, le composant grille en quelques minutes. Pour des courants de plus de 500mA, c'est une fausse bonne idée.
Le convertisseur buck : la solution moderne
La solution DIY la plus efficace est le module buck converter (abaisseur à découpage). Ces modules, disponibles pour quelques euros, utilisent le même principe que les convertisseurs commerciaux, avec un rendement bien supérieur aux régulateurs linéaires.
J'en ai monté plusieurs sur des projets personnels. Le résultat est bon, mais il faut savoir que ces modules bon marché ont souvent une régulation moins précise que les modèles commerciaux, et une protection limitée. Pour un usage ponctuel et expérimental, c'est parfait. Pour alimenter un équipement de sécurité ou un système de navigation, je préfère investir dans un convertisseur de marque avec une vraie garantie.
Les erreurs que j'ai commises pour que vous ne les fassiez pas
Première erreur : ne pas vérifier la tension réelle de la batterie. Une batterie 24V au repos affiche environ 25,2V. En charge, elle peut monter à 28,8V. Un convertisseur de mauvaise qualité peut avoir du mal à encaisser cette plage. Assurez-vous que le modèle choisi accepte une entrée de 12 à 30V minimum.
Deuxième erreur : oublier que le convertisseur consomme lui aussi du courant, même à vide. Un bon convertisseur aura un courant à vide de 10 à 30mA. Un mauvais modèle peut atteindre 100mA ou plus. Sur une batterie qui doit tenir plusieurs semaines sans recharge, cette consommation parasite peut vider la batterie.
Troisième erreur : confondre puissance et courant. Un convertisseur de 240W en 12V délivre 20A, pas plus. Si vous branchez un appareil de 200W mais avec un pic à 500W au démarrage, ça ne passe pas. Relisez le point sur le courant de crête.

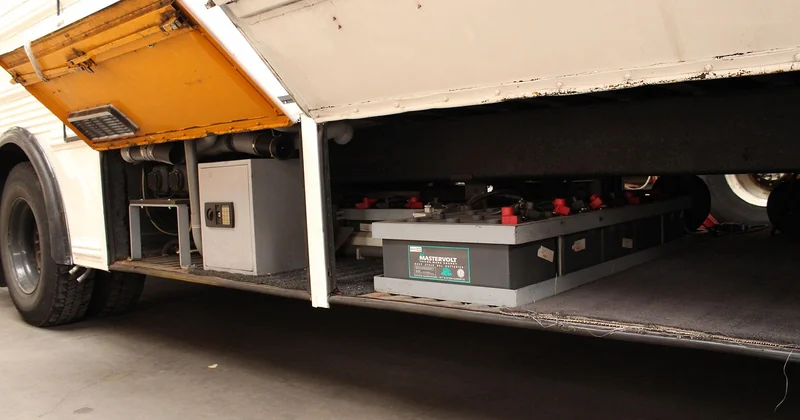

Convertisseur 24V 12V pour camion : les spécificités
Sur un poids lourd, l'enjeu est différent. La batterie est en 24V, mais les accessoires (autoradio, GPS, chargeur de téléphone, éclairage d'appoint) sont souvent en 12V. Les convertisseurs pour camion sont généralement conçus pour se brancher sur la prise allume-cigare, mais attention : cette prise n'est pas toujours câblée pour supporter de forts courants.
Pour brancher plusieurs appareils ou un appareil gourmand, je recommande de câbler le convertisseur directement sur la batterie, avec un fusible adapté, plutôt que de passer par la prise allume-cigare. C'est plus propre, plus sûr, et ça évite de surcharger le circuit d'origine.
La gamme de prix reflète assez bien la qualité : un convertisseur à 15€ sur une marketplace fera le travail pour une LED, mais pour un usage intensif, prévoyez un budget plus élevé. Les marques spécialisées dans l'électronique embarquée proposent des modèles avec protection contre les inversions de polarité, les surtensions et les surchauffes. Ça vaut le supplément.
Comment savoir si votre convertisseur est bien dimensionné ?
La méthode simple : additionnez la consommation de tous les appareils que vous voulez brancher en même temps, ajoutez une marge de 30 %, et comparez avec la capacité du convertisseur. Si vous voulez brancher un réfrigérateur (6A), des LED (1A) et un chargeur de téléphone (2A), vous êtes à 9A. Avec la marge, visez un modèle de 15A minimum.
Et si vous comptez ajouter des appareils plus tard, prenez directement un modèle plus puissant. La différence de prix entre un 15A et un 30A est souvent minime, et ça vous évite de tout redémonter dans six mois.
Mon avis, et vous pouvez ne pas être d'accord
Franchement, je préfère un convertisseur non isolé bien réglé à un convertisseur isolé bon marché. La technologie d'isolation ajoute de la complexité et du coût, mais la qualité de régulation dépend surtout du soin apporté à la conception. Un bon convertisseur non isolé de marque fiable fera mieux qu'un convertisseur isolé générique sorti d'une chaîne de production inconnue.
Et si vous n'êtes pas à l'aise avec l'électricité, faites appel à un professionnel. Un convertisseur mal installé peut endommager votre véhicule, vos appareils, ou pire. L'électricité ne pardonne pas les erreurs, et j'ai eu la chance de m'en sortir avec quelques composants grillés. D'autres n'ont pas eu cette chance.
Un dernier conseil : vérifiez toujours la tension en sortie avec un multimètre avant de brancher vos appareils. Un convertisseur défectueux peut sortir du 14V ou du 18V au lieu de 12V, et vos appareils ne vous remercieront pas. Trente secondes de vérification peuvent vous éviter des centaines d'euros de dégâts. Je parle par expérience.
