Autotransformateur : comment le choisir et éviter les erreurs

Un client m'appelle un jour, paniqué : son banc de test triphasé disjoncte dès qu'il monte au-delà de 400 V. Il a acheté un autotransformateur variable sur une place de marché, persuadé de faire une affaire. Sur le papier, le produit savait tout faire. Sur son banc, il a tenu trois semaines avant de partir en fumée — au sens propre. Le problème n'était pas le composant. C'était le choix de la technologie pour un usage qui exigeait une isolation galvanique.

Voilà pourquoi je veux vous parler de l'autotransformateur sans reprendre les fiches produit que vous avez déjà lues. Ce que je vois passer le plus souvent, ce ne sont pas des gens qui ignorent ce qu'est un autotransformateur. Ce sont des gens qui l'ont confondu avec un transformateur classique, et qui le paient cher.

Autotransformateur : la définition qui tient en une phrase

Un enroulement unique. Le primaire et le secondaire ne sont pas deux bobines distinctes posées côte à côte : ils partagent le même fil de cuivre. Le secondaire, c'est juste un point de prélèvement sur cet enroulement.

C'est toute la différence avec un transformateur à deux enroulements. Dans un transformateur classique, l'énergie passe de la bobine primaire à la bobine secondaire par le champ magnétique, sans contact électrique. Dans un autotransformateur, une partie de l'énergie passe directement par conduction. Le reste est transféré magnétiquement. Ce mélange, c'est exactement ce qui explique à la fois ses performances et ses limites.

Autotransformateur et transformateur : quelle différence au fond ?

La question revient tout le temps, et la réponse tient dans un mot : galvanique.

• Dans un transformateur classique, primaire et secondaire sont électriquement isolés. Vous pouvez toucher un côté sans que l'autre vous envoie du courant.
• Dans un autotransformateur, les deux circuits sont reliés physiquement. Un défaut côté primaire se retrouve côté secondaire.

Je le dis franchement : la plupart des déboires que je vois naissent de là. On achète un autotransformateur parce qu'il est deux fois moins lourd, deux fois moins cher, et on découvre trop tard qu'il ne protège rien. Ce n'est pas un composant défectueux. C'est un composant qu'on a fait faire un métier qui n'est pas le sien.

Comment fonctionne un autotransformateur, concrètement

Prenez un enroulement de 100 spires. Vous branchez le primaire sur les 100 spires, et vous piquez la sortie à la 50e spire. Vous obtenez un rapport de 2:1. La tension à la sortie est divisée par deux — et l'intensité disponible doublée, aux pertes près.

Le point qui échappe souvent : seule la portion non partagée de l'enroulement travaille réellement. Dans un transformateur classique, la totalité du cuivre transite toute la puissance. Ici, une partie du courant circule directement, sans transformation. Moins de cuivre à chauffer, moins de pertes Joule, un rendement qui grimpe souvent au-dessus de 95 % sur les gros calibres.

Ce n'est pas une astuce marketing. C'est de la physique : le courant magnétisant n'a qu'une fraction de la charge à assumer.

Schéma et symbole d'un autotransformateur

Sur un schéma, le symbole est une bobine unique avec deux flèches de prélèvement — une pour l'entrée, une pour la sortie. Pas de deux enroulements séparés comme pour un transformateur à isolation. Si vous voyez un seul rectangle inductif avec trois bornes, vous avez affaire à un autotransformateur, ou à un transformateur d'isolement mal dessiné.

Le schéma type montre souvent la borne commune raccordée à la terre. Ce détail n'est pas cosmétique. Il conditionne la façon dont un défaut se propage. Je vous conseille de toujours vérifier ce point avant la mise sous tension, surtout sur du matériel acheté d'occasion.

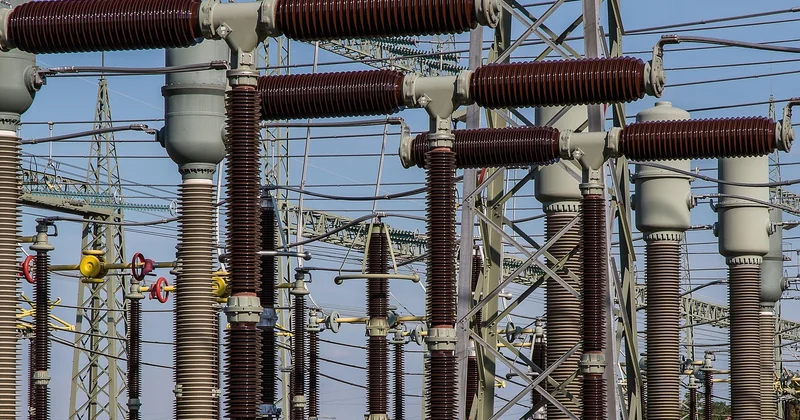

Monophasé, triphasé : ce qui change vraiment

Les deux existent, mais ils ne servent pas aux mêmes choses.

Critère	Autotransformateur monophasé	Autotransformateur triphasé
Usage typique	Labo, correction de ligne, petit équipement	Démarrage moteur, distribution industrielle
Plage de tension courante	Quelques centaines de volts	Jusqu'à plusieurs kilovolts
Puissance typique	De quelques VA à quelques kVA	De quelques kVA à plusieurs centaines
Comptage de phases	Une seule	Trois, avec couplage étoile ou triangle
Risque principal	Report de défaut sur l'équipement testé	Déséquilibre de phases mal compensé

Le triphasé m'a valu une anecdote que je n'oublierai pas. Un atelier voulait démarrer un moteur de 30 kW avec une compensation de chute de ligne. L'autotransformateur triphasé était bien dimensionné, mais couplé en étoile avec un neutre flottant. Résultat : le courant d'appel a occasionné un déséquilibre qui a fait ronfler le moteur comme une vieille locomotive. Solution : repasser en couplage triangle et recalibrer les prises. Le composant n'avait rien. Le montage, si.

L'autotransformateur variable, ce faux ami de laboratoire

Le Variac, que tout le monde connaît sous ce nom générique, est un autotransformateur dont la prise de sortie est un balai mobile. Vous tournez la molette, vous faites varier la tension de façon continue. C'est pratique, c'est répandu, et c'est là que les ennuis commencent.

Parce que ce balai, c'est un point de contact qui s'use. Sur les modèles bon marché, la piste en graphite s'oxyde, le contact devient irrégulier, et vous vous retrouvez avec des microcoupures que votre oscilloscope vous confirmera sans pitié. Un Variac de labo correct tient des années ; un Variac à 40 € de place de marché, comptez quelques mois.

Et surtout : un autotransformateur variable n'est jamais un séparateur de circuit. Si vous l'utilisez pour alimenter un montage que vous allez toucher, vous êtes en danger. Ce n'est pas une opinion, c'est la conséquence logique de l'absence d'isolation galvanique.

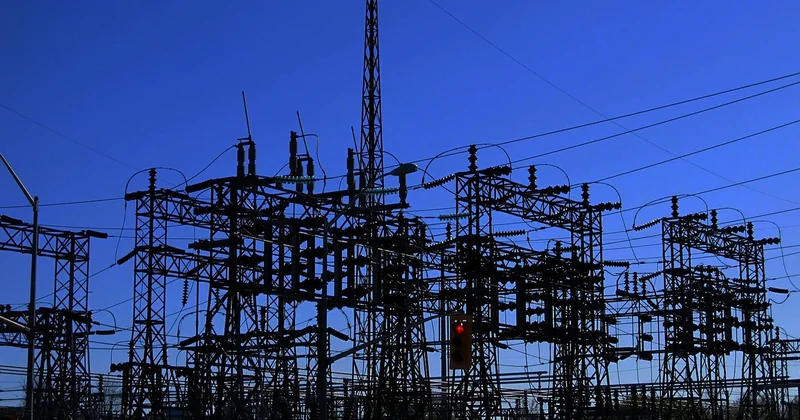

Quand utiliser un autotransformateur — et quand fuir

Voici mon avis, forgé à force de casser du matériel.

Utilisez-en un quand :

• La tension d'entrée et de sortie sont du même ordre de grandeur (rapport compris entre 0,5 et 2, grossièrement).
• Vous corrigez une chute de ligne de quelques pourcents — ce qu'on appelle parfois un « booster » de tension.
• Vous démarrez un moteur en réduisant le courant d'appel sans exiger d'isolation.
• Vous pilotez un montage de labo où l'opérateur est isolé du réseau par un autre moyen (transformateur d'isolement en amont, par exemple).

Fuyez quand :

• Vous avez besoin d'une isolation galvanique. Point final. Aucune astuce ne contourne ça.
• Le rapport de transformation dépasse 2:1 ou descend sous 1:2. Le gain économique fond, et les problèmes de report de défaut s'aggravent.
• La sécurité des personnes dépend de la séparation des circuits.
• Un défaut côté réseau peut endommager le matériel en aval.

Pour avoir vu les deux camps, je préfère être clair : dans le doute, prenez un transformateur d'isolement. Vous perdez en masse, en prix, en rendement. Vous gagnez en sommeil.

Puis-je remplacer mon transformateur par un autotransformateur ?

Techniquement, oui, dans beaucoup de cas où la fonction d'isolation n'est pas requise. Mais « remplacer » sans vérifier la fonction d'isolation, c'est le raccourci qui a causé l'incident de mon client avec son banc de test. Vérifiez toujours ce que faisait réellement l'ancien composant avant de le retirer. S'il assurait une isolation, l'autotransformateur ne reprendra pas le flambeau.

Quelle puissance choisir pour mon autotransformateur ?

Une règle empirique : marge de 20 à 30 % sur la puissance maximale que vous comptez tirer, particulièrement si le rapport de transformation s'éloigne de 1:1. Plus l'écart entre l'entrée et la sortie est important, plus la portion active de l'enroulement travaille, plus le rendement chute. Une marge confortable vous évite de surdimensionner la ventilation.

Où trouver de la documentation sérieuse ?

Les notices constructeur et les cours d'électrotechnique en PDF restent la meilleure source. Je vous conseille de chercher les documents qui détaillent les courbes de rendement en fonction du rapport, pas seulement la plaque signalétique. C'est là que vous verrez si le composant tient ses promesses sur votre plage d'utilisation réelle, et pas seulement au point nominal.

Sécurité, normes et limites d'emploi

Les extraits de notices que je croise mentionnent souvent la sécurité sans citer une norme précise. Je ne vais pas inventer une référence pour faire sérieux. Ce que je peux dire, c'est que tout autotransformateur destiné à l'industrie ou à la distribution porte un marquage de conformité, et que ce marquage engage un certain nombre d'exigences : tenue diélectrique, échauffement admissible, protection contre les contacts directs.

Ce que ce marquage ne garantit jamais, c'est l'isolation entre primaire et secondaire. Aucune norme ne peut garantir ce qui n'existe pas techniquement.

Le vrai risque, celui qui revient dans toutes mes discussions avec des techniciens, c'est le report de défaut. Un court-circuit côté réseau se retrouve directement côté charge. Si votre matériel en aval est sensible, ou si quelqu'un peut être en contact avec lui, la question de l'isolation n'est plus une option.

Bref, l'autotransformateur est un excellent outil. C'est un mauvais garde du corps.

Le critère qui tranche tout

Si vous ne retenez qu'une chose de cet article, que ce soit celle-là : posez-vous la question de l'isolation avant toute autre. Puissance, tension, rapport, prix, tout ça vient après. Parce que le jour où un défaut se propage d'un circuit à l'autre, aucune économie de cuivre ne compense le reste. La prochaine fois que vous aurez une belle affaire sur un autotransformateur triphasé, demandez au vendeur une seule chose : la courbe de report de défaut. Sa réponse vous en dira plus que la fiche produit.
